先導式安全閥是一種an全保護用閥，它的啟閉件受外力作用下處于常閉狀態，當設備或管道內的介質壓力升高，超過規定值時自動開啟，通過向系統外排放介質來防止管道或設備內介質壓力超過規定數值。先導式安全閥廣泛運用于天然氣、石油氣及化工壓力容器設備和工業管道上，具有防火防爆、防靜電，密封可靠，啟閉迅速和排氣量大的突出優點。

先導式安全閥結構特點

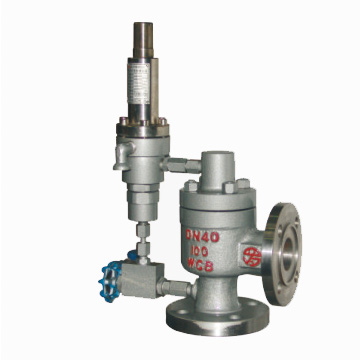

先導式安全閥由主閥、導閥、泄放閥、接頭和導管等組成。在正常工況下，系統的介質壓力既作用于主閥瓣的下方，又作用于主閥瓣的上方。

由于主閥瓣上方氣室介質作用面積于下方介質作用面積，在壓力差作用下，主閥瓣處于關閉狀態。隨著管道介質壓力的上升，則封所獲得的密封比壓也將隨著上升，這和彈簧直接載荷式安全閥正好相反，即介質壓力越高封越可靠。當管道介質壓力異常，達到或超過整定壓力時，導閥(圖2)的上閥瓣迅速開啟，主閥瓣上方氣室內的介質通過導閥的排氣接頭迅速排出，主閥瓣在下方介質壓力的強作用力下，瞬時開啟，將介質從主閥的出口迅速大量排出，使管道中的介質壓力恢復到正常的工作壓力，保證了系統的an全。

當管道介質壓力降到系統設定的安全閥整定壓力約90%時，導閥上閥瓣關閉，管道介又通過導閥進入主閥瓣上方的氣室。在壓力差的作用下，主閥關閉，保證了系統的正常工作。

先導式安全閥工作原理

導閥由閥體、下閥瓣、頂桿、放氣接頭、上閥瓣、彈簧和泄放閥等組成。

在正常工況下，導閥上閥瓣處于關閉狀態，導閥下閥瓣處于開啟狀態。管道介質通過下閥瓣進入主閥瓣上方的氣室內，使主閥瓣關閉。當管道介質壓力異常，達到或超過設定的整定力時，導閥下閥瓣在介質壓力的作用下關閉，切斷管道介質進入主閥瓣上方的通道，同時導閥上閥瓣被頂桿頂起，即導閥開啟，主閥瓣上方氣室內的介質通過排氣接頭迅速排出。主閥瓣在下方介質壓力的強作用力下，瞬時開啟，將管道介質從主閥的出口迅速大量排出，使管道介質壓力恢復到正常的工作壓力，保證系統的an全。當管道壓力降到系統設定的整定壓力的約90%時，導閥上閥瓣在彈簧的作用下關閉，同時導閥下閥瓣被頂桿頂開，管道介質通過下閥瓣進入主閥瓣上方的氣室，主閥瓣在壓差作用下關閉，保證了系統的正常運行。

當發現管道介質壓力異常，而導閥失靈未能開啟時，可手動打開導閥上的泄放閥，釋放主閥瓣上方氣室內的介質，使主閥瓣開啟，釋放管道中的介質異常壓力，保證系統的an全。
